Hitsattavat suojataskut sekä juuri- ja kierreyhteet
Hitsattavat suojataskut sekä juuri- ja kierreyhteet
Ominaisuudet
- standardin DIN 43772 form 4 mukaan
- asennus hitsaamalla
- käytetään yleensä kierteellisen lämpötila-anturin kanssa
- kierteellisessä lämpötila-anturissa erillinen kaulaputki ja kytkentäpää
- kierteellisessä lämpötila-anturissa on lämpötilaa mittaava MI-elementti, mikä menee hitsattavan suojataskun sisälle
- käytetään MI-kaapelirakenteisen anturielementin suojaamiseen
- 3D step malli saatavilla pyydettäessä.
Tyypillisiä sovelluksia
- energia- ja voimalaitostekniikka
- prosessiteollisuus
- kemianteollisuus
- koneen- ja laivanrakennus
- tehdastekniikka.
Valikoiman yksittäiset komponentit on esitelty alla. Täydelliset anturit hitsattavilla suojataskuilla on esitelty Tuotelehdellä 4 hitsattava lämpötila-anturi. Täydelliset anturit hitsattavalla pallosuojataskulla hygieenisiin sovelluksiin on esitelty Tuotelehdellä 13 haponkestävä vastusanturi hygieeniseen asennukseen. Katso koko valikoima tästä!

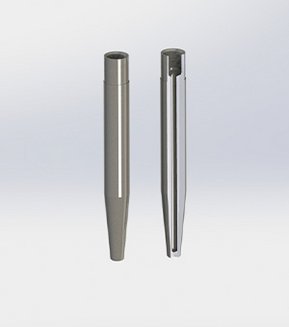

Hitsattavat suojataskut
Hitsattavat suojataskut (ilman kaulaputkellista liitäntärasiaa) ovat valikoimassamme seuraavasti:
| Tuotenumero | Tyyppi | Anturielementille halkaisija/pituus [mm] | Sisäkierre | L [mm] | La [mm] | Da [mm] | Lb [mm] | Db [mm] |
|---|---|---|---|---|---|---|---|---|
| 1025318 | E-6/30 | 3/120 | ||||||
| 1025319 | E-6/55 | 3/145 | ||||||
| 1090956 | E-6/115 | 3/205 | ||||||
| 911966 | D1-L | 6/315 | M18×1,5 | 140 | 50 | 24h7 | 65 | 12,5 |
| 911144 | D4-L | 6/375 | M18×1,5 | 200 | 110 | 24h7 | 65 | 12,5 |
| 911968 | D5-L | 6/435 | M18×1,5 | 260 | 110 | 24h7 | 125 | 12,5 |
| 911907 | D1-M | 6/315 | M18×1,5 | 140 | 50 | 24h7 | 65 | 12,5 |
| 911165 | D4-M | 6/375 | M18×1,5 | 200 | 110 | 24h7 | 65 | 12,5 |
| 911457 | D5-M | 6/435 | M18×1,5 | 260 | 110 | 24h7 | 125 | 12,5 |
| 911890 | D1-K | 6/315 | M18×1,5 | 140 | 50 | 24h7 | 65 | 12,5 |
| 911161 | D4-K | 6/375 | M18×1,5 | 200 | 110 | 24h7 | 65 | 12,5 |
| 911967 | D5-K | 6/435 | M18×1,5 | 260 | 110 | 24h7 | 125 | 12,5 |
| 911906 | D1-O | 6/315 | M18×1,5 | 140 | 50 | 24h7 | 65 | 12,5 |
| 911145 | D4-O | 6/375 | M18×1,5 | 200 | 110 | 24h7 | 65 | 12,5 |
| 911969 | D5-O | 6/435 | M18×1,5 | 260 | 110 | 24h7 | 125 | 12,5 |
| 912066 | D1S-L | 3/315 | M14×1,5 | 140 | 50 | 18h7 | 65 | 9 |
| 911164 | D4S-L | 3/375 | M14×1,5 | 200 | 110 | 18h7 | 65 | 9 |
| 912067 | D1S-M | 3/315 | M14×1,5 | 140 | 50 | 18h7 | 65 | 9 |
| 911166 | D4S-M | 3/375 | M14×1,5 | 200 | 110 | 18h7 | 65 | 9 |
| 912065 | D1S-K | 3/315 | M14×1,5 | 140 | 50 | 18h7 | 65 | 9 |
| 911162 | D4S-K | 3/375 | M14×1,5 | 200 | 110 | 18h7 | 65 | 9 |
| 912068 | D1S-O | 3/315 | M14×1,5 | 140 | 50 | 18h7 | 65 | 9 |
| 911163 | D4S-O | 3/375 | M14×1,5 | 200 | 110 | 18h7 | 65 | 9 |
Muita kokoja ja materiaaleja tarjoamme pyydettäessä.
Kaulaputki ja liitäntärasia hitsattaville suojataskuille
Jos prosessiin on jo hitsattu suojatasku, voitte ostaa niihin sopivan kaulaputken ja liitäntärasian, erillisinä komponentteina. Kaulaputkessa on ulkokierre, joka sopii D-taskuihin:
- M14×1,5 taskuille D1S ja D4S
- M18×1,5 taskuille D1, D4 ja D5.
Kaulaputket ja liitäntärasiat komponentteina (ilman suojataskua ja mittausanturia):
| Tuotenumero | Tyyppi | Suojataskuille |
|---|---|---|
| 915312 | H-12-D/H-165/M18X1,5 | D1, D4 ja D5 |
| 915313 | H-12-D/H-165/M14X1,5 | D1S ja D4S |
Muita mittoja tarjoamme pyydettäessä. Kaulaputket ja liitäntärasiat mittausantureilla ilman hitsattavia suojataskuja on esitettynä tuotelehdessä 5. Kaulaputket ja liitäntärasiat mittausantureilla ja hitsattavilla suojataskuilla on esitettynä tuotelehdessä 4.
Hitsattavat juuriyhteet hitsattaville suojataskuille
Juuriyhde hitsataan ensin prosessin putkeen/säiliöön, sitten yhteen sisäreikä työstetään tarkasti oikeaan kokoon, minkä jälkeen suojatasku D1/D1S/D4/D4S/D5 hitsataan juuriyhteseen. Esimerkki kuvatusta asennuksesta viereisessä kuvassa. Juuriyhteen materiaali tulee valita siihen hitsattavan suojataskun materiaalin mukaan. Hitsattavat juuriyhteet, lisätarvikkeina ovat:
| Tuotenumero | Tyyppi | Suojataskuille |
|---|---|---|
| 1025309 | 18-K | D1S ja D4S |
| 1025312 | 18-L | D1S ja D4S |
| 1025313 | 18-M | D1S ja D4S |
| 918138 | 18-O | D1S ja D4S |
| 912333 | 24-K | D1, D4 ja D5 |
| 912331 | 24-L | D1, D4 ja D5 |
| 912332 | 24-M | D1, D4 ja D5 |
| 912334 | 24-O | D1, D4 ja D5 |
Muita materiaaleja ja kokoja tarjoamme pyydettäessä. Täydelliset anturit hitsattavalla suojataskulla D1...D5 varustettuina on esitetty Tuotelehdellä 4.
Hitsattavat kierreyhteet
Kierreyhde hitsataan ensin prosessiputkeen tai -säiliöön ja sen jälkeen kierreliitäntäinen suojatasku asennetaan yhteeseen. Hitsattavan kierreyhteen materiaali on vakiona haponkestävä AISI 316L. Hitsattavat kierreyhteet valikoimassamme ovat:
| Tuotenumero | Tyyppi ja sisäkierre | Kokonais- pituus [mm] |
|---|---|---|
| 1025314 | G1/2” | L=30 |
| 1002689 | G1/2” | L=70 |
| 1003144 | G1/2” | L=100 |
| 1028394 | G1” | L=70 |
Muita materiaaleja ja mittoja tarjoamme pyydettäessä.
