Ex-lähettimet DIN-asennuskiskoon tai Power Rail -tehonsyöttökiskoon
Kojekaappiin tai kytkentäkoteloon kiskoon asennettavat Ex-lähettimet on esitelty alla valintataulukossa. Soveltuvat kiskotyypit on mainittu tuotteen kohdalla, vaihtoehdot ovat:
**ATEX-MUUTOS! Merkityt tuotteet eivät sovellu uusiin asennuksiin, joissa vaaditaan viimeisimpien ATEX-standardien mukaisia sertifikaatteja – katso tarkemmin tuotteen ATEX-sertifikaatti valmistajan tuotesivulta.
- DIN = Ex-lähetin voidaan asentaa perinteiseen DIN35-asennuskiskoon, tällöin apujännite johdotetaan kunkin lähettimen ruuviliittimille
- Power Rail = näissä Ex-lähettimissä on liitoskoskettimet apujännitteen syöttävään 9400 Power Rail -kiskoon. Power Rail toimii sekä asennus- että tehonsyöttökiskona.
| Tyyppi | Ex-tiedot, nimike | Tulo | Lähtö | Kiskotyyppi |
|---|---|---|---|---|
| 3101 | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc lämpötilalähetin | TE-J, TE-K | mA, V | DIN |
| 3102 | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc lämpötilalähetin | Pt100 | mA, V | DIN |
| 3111 | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc lämpötilalähetin | TE-J, TE-K | mA, V | Power Rail tai DIN |
| 3111N | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc lämpötilalähetin | TE-J, TE-K | mA, V | DIN |
| 3112 | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc lämpötilalähetin | Pt100 | mA, V | Power Rail tai DIN |
| 3112N | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc lämpötilalähetin | Pt100 | mA, V | DIN |
| 3113 | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc lämpötilalähetin | Pt100, TE-J, TE-K | mA, HART®7 | Power Rail tai DIN |
| 3113N | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc lämpötilalähetin | Pt100, TE-J, TE-K | mA, HART®7 | DIN |
| 3114 | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc ohjelmoitava vahvistin | RTD, TE, pot., V, mA, 2-johdinlähetin | mA, V | Power Rail tai DIN |
| 3114N | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc ohjelmoitava vahvistin | RTD, TE, pot., V, mA, 2-johdinlähetin | mA, V | DIN |
| 3331 | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc 2-johdinlämpötilalähetin | Pt100, TC-J, TC-K | 2-johdinlähtö | DIN |
| 3333 | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc 2-johdinlämpötilalähetin | Pt100 | 2-johdinlähtö | DIN |
| 3337 | Ex II 3G Ex ec IIC T4 Gc Ex II 3G Ex ec nC IIC T4 Gc 2-johdinlämpötilalähetin | Pt100, TC-J, TC-K | HART®7, 2-johdinlähtö | DIN |
| 4510 | Ex II 3G Ex ec IIC T5 näyttö/ohjelmointiyksikkö 9000-sarjalle | Ex-sovelluksissa 4510 on asennettava Ex-alueelle 2 / Div. 2. | ||
| 4511 | Ex II 3G Ex nA IIC T5 Gc *Modbus-näyttö/ohjelmointiyksikkö 9000-sarjalle | Ex-sovelluksissa 4511 on asennettava Ex-alueelle 2 / Div. 2. | ||
| 4512 | Ex II 3G Ex nA IIC T5 Gc Bluetooth-näyttö/kommunikointiyksikkö ja dataloggeri 9000-sarjalle | Ex-sovelluksissa 4512 on asennettava Ex-alueelle 2 / Div. 2. | ||
| 5114B | **ATEX-MUUTOS! Ex II (1)GD [EEx ia] IIC ohjelmoitava vahvistin | RTD, TE, mV, R, pot, mA, V, 2-johdinlähetin | mA, V, 2-johdinlähtö | DIN |
| 5115B | **ATEX-MUUTOS! Ex II (1)GD [EEx ia] IIC ohjelmoitava Ex-viestilaskin | RTD, TE, mV, R, pot, mA, V, 2-johdinlähetin | mA, V, 2-johdinlähtö | DIN |
| 5116B | Ex II (1)G [Ex ia Ga] IIC/IIB/IIA Ex II (1)D [Ex ia Da] IIC monitoimivahvistin | RTD, TE, mV, R, pot, mA, V, 2-johdinlähetin | mA, V, 2-johdinlähtö, 2xrele | DIN |
| 5131B | **ATEX-MUUTOS! Ex II (1)GD [EEx ia] IIC ohjelmoitava 2-johdinlähetin | Pt100, Ni100, TE, mV, R, mA, V | 2-johdinlähtö | DIN |
| 6331A | Ex II 3G Ex nA [ic] IIC T6..T4 Gc Ex II 3G Ex ic IIC T6..T4 Gc Ex II 3D Ex ic IIIC Dc ohjelmoitava 2-johdinlämpötilalähetin | RTD, TE, mV, R | 2-johdinlähtö | DIN |
| 6331B | Ex II 1G Ex ia IIC T6..T4 Ga Ex II 1D Ex ia IIIC Da Ex I M1 Ex ia I Ma ohjelmoitava 2-johdinlämpötilalähetin | RTD, TE, mV, R | 2-johdinlähtö | DIN |
| 6333A | Ex II 3G Ex nA [ic] IIC T6..T4 Gc Ex II 3G Ex ic IIC T6..T4 Gc Ex II 3D Ex ic IIIC Dc ohjelmoitava 2-johdinlämpötilalähetin | RTD, R | 2-johdinlähtö | DIN |
| 6333B | Ex II 1G Ex ia IIC T6..T4 Ga Ex II 1D Ex ia IIIC Da Ex I M1 Ex ia I Ma ohjelmoitava 2-johdinlämpötilalähetin | RTD, R | 2-johdinlähtö | DIN |
| 6334A | Ex II 3G Ex nA [ic] IIC T6..T4 Gc Ex II 3G Ex ic IIC T6..T4 Gc Ex II 3D Ex ic IIIC Dc ohjelmoitava 2-johdinlämpötilalähetin | TE, mV | 2-johdinlähtö | DIN |
| 6334B | Ex II 1G Ex ia IIC T6..T4 Ga Ex II 1D Ex ia IIIC Da Ex I M1 Ex ia I Ma ohjelmoitava 2-johdinlämpötilalähetin | TE, mV | 2-johdinlähtö | DIN |
| 6335A | Ex II 3G Ex nA [ic] IIC T6..T4 Gc Ex II 3G Ex ic IIC T6..T4 Gc Ex II 3D Ex ic IIIC Dc ohjelmoitava 2-johdinlämpötilalähetin | RTD, TE, mV, R | HART®5, 2-johdinlähtö | DIN |
| 6335D | Ex II 1G Ex ia IIC T6..T4 Ga Ex II 1D Ex ia IIIC Da Ex I M1 Ex ia I Ma ohjelmoitava 2-johdinlämpötilalähetin | RTD, TE, mV, R | HART®5, 2-johdinlähtö | DIN |
| 6337A | Ex II 3G Ex nA [ic] IIC T6..T4 Gc Ex II 3G Ex ic IIC T6..T4 Gc Ex II 3D Ex ic IIIC Dc ohjelmoitava 2-johdinlämpötilalähetin | RTD, TE, mV, R | HART®7 tai HART®5, 2-johdinlähtö | DIN |
| 6337D | Ex II 1G Ex ia IIC T6..T4 Ga Ex II 1D Ex ia IIIC Da Ex I M1 Ex ia I Ma ohjelmoitava 2-johdinlämpötilalähetin | RTD, TE, mV, R | HART®7 tai HART®5, 2-johdinlähtö | DIN |
| 6350A | Ex II 3G Ex nA[nL] IIC T4..T6 tai Ex II 3G Ex nL IIC T4..T6 tai Ex II 3G Ex nA[ic] IIC T4..T6 tai Ex II 3G Ex ic IIC T4..T6 digitaalinen lämpötilalähetin | RTD, TE, mA, mV, R, pot | Profibus® PA, FOUNDATION™ Fieldbus H1 | DIN |
| 6350B | Ex II 1G Ex ia IIC T4..T6 tai Ex II 2(1)G Ex ib [ia] IIC T4..T6 tai Ex II 1D Ex iaD digitaalinen lämpötilalähetin | RTD, TE, mA, mV, R, pot | Profibus® PA, FOUNDATION™ Fieldbus H1 | DIN |
| 6437A | Ex II 3 G Ex nA IIC T6..T4 Gc Ex II 3 G Ex ec IIC T6..T4 Gc Ex II 3 G Ex ic IIC T6..T4 Gc Ex II 3 D Ex ic IIIC Dc ohjelmoitava 2-johdinlämpötilalähetin | 1× tai 2× RTD, TE, mV, R, pot | HART®7, 2-johdinlähtö | DIN |
| 6437D | Ex II 1G Ex ia IIC T6..T4 Ga Ex II 2(1)G Ex ib [ia Ga] IIC T6...T4 Gb Ex II 1D Ex ia IIIC Da Ex I M1 Ex ia I Ma ohjelmoitava 2-johdinlämpötilalähetin | 1× tai 2× RTD, TE, mV, R, pot | HART®7, 2-johdinlähtö | DIN |

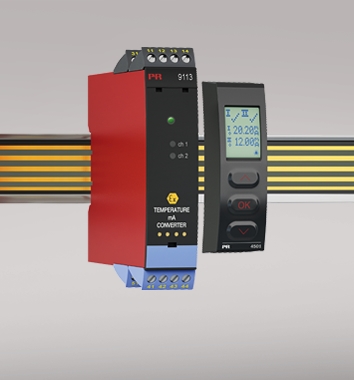

| 9113A | Ex II 3G Ex nA nC IIC T4 Gc ohjelmoitava vahvistin | 1× tai 2× RTD, TE, mA | 1× tai 2× mA, 2-johdinlähtö, 1×tilarele NC, Modbus* | Power Rail tai DIN |
| 9113B | Ex II (1)G [Ex ia Ga] IIC/IIB/IIA Ex II (1)D [Ex ia Da] IIIC Ex I (M1) [Ex ia Ma] I Ex II 3G Ex nA nC IIC T4 Gc ohjelmoitava vahvistin | 1× tai 2× RTD, TE, mA | 1× tai 2× mA, 2-johdinlähtö, 1×tilarele NC, Modbus* | Power Rail tai DIN |
| 9116A | Ex II 3G Ex nA nC IIC T4 Gc monitoimivahvistin | RTD, TE, R, pot, V, mA, 2-johdinlähetin | mA, 2-johdinlähtö, 1×rele NO, 1×tilarele NC, Modbus* | Power Rail tai DIN |
| 9116B | Ex II (1)G [Ex ia Ga] IIC/IIB/IIA Ex II (1)D [Ex ia Da] IIIC Ex I (M1) [Ex ia Ma] I Ex II 3G Ex nA nC IIC T4 Gc monitoimivahvistin | RTD, TE, R, pot, V, mA, 2-johdinlähetin | mA, 2-johdinlähtö, 1×rele NO, 1×tilarele NC, Modbus* | Power Rail tai DIN |
| 9400 | Power Rail -tehonsyöttökisko, kaksi profiiliversiota ja asennustarvikkeet: | 9400_1 - kiskoprofiilin korkeus 15 mm 9400_2 - kiskoprofiilin korkeus 7,5 mm 9402 - päätyosat Power Rail -kiskolle (lisätarvike) 9404 - päätypuristin Power Rail -kiskolle | ||
| 9410 | Ex II 3G Ex ec nC IIC T4 Gc tehonvalvontayksikkö | Power Rail -kiskon tehonvalvontayksikkö | ||
| 9421 | Ex II 3G Ex nA nC IIC T3...T4 Gc Ex-teholähde | Power Rail -kiskon tehonsyöttöyksikkö | ||
2-johdin Ex-lähettimet HART®-väyläliitännällä
PR 6335
on DIN-kiskoon asennettava 2-johdinlähetin, johon voidaan kytkeä vastusanturi, termoelementtianturi, lineaarinen vastus tai mV-tulo. Saatavana on 1- ja 2-kanavaiset versiot. Käyttää HART®5-protokollaa. Tarkat tuotetiedot tyyppinumeroa klikkaamalla.- 6335A - vakioversio (turvalliseen tilaan tai Ex-tilaan 2 tai 22)
- 6335D - ATEX-, FM-, CSA-, IECEx- ja EAC-Ex-hyväksytty Ex-tiloihin 0, 1, 2, 20, 21, 22 tai M1.
PR 6337
on DIN-kiskoon asennettava 2-johdinlähetin, johon voidaan kytkeä vastusanturi, termoelementtianturi, lineaarinen vastus tai mV-tulo. Saatavana on 1- ja 2-kanavaiset versiot. Käyttäjä voi valita käyttöönsä HART®5 tai HART®7-protokollan. PReset-ohjelmaa käytettäessä tarvitaan versio 6.04 tai uudempi. Tarkat tuotetiedot tyyppinumeroa klikkaamalla.- 6337A - vakioversio (turvalliseen tilaan tai Ex-tilaan 2 tai 22)
- 6337D - ATEX-, FM-, CSA-, IECEx- ja EAC-Ex-hyväksytty Ex-tloihin 0, 1, 2, 20, 21, 22 tai M1.
- HART-sertifikaatti: HART® Registered PR 6337 »
PR 6437
on DIN-kiskoon asennettava 1-kanavainen / 2-tuloinen tai 2-kanavainen lämpötilalähetin, jonka tulo voi olla: RTD, TC, lineaarinen vastus, potentiometri tai bipolaarinen mV-viesti. Käyttää HART®7-protokollaa. Konfigurointi myös PReset-ohjelmistolla.- 6437A - turvallisen (ei-Ex) tilan versio
- 6437D - ATEX, FM, IECEx ja EAC-Ex -sertifioitu Ex-versio
- HART-sertifikaatti: HART® Registered PR 6437 »
HART®-tiedostot:
HART®-väylässä tarvittavat DD & AMS-, EDD- ja DTM-tiedostot voi käydä hakemassa valmistajan verkkosivulta kohdasta:www.prelectronics.fi > Download > Ohjelmistot > tiedostot kenttäväylätiedonsiirtoon »
Profibus® PA -prosessiväyläliitäntä
PRetrans 6350
on DIN-kiskoon asennettava digitaalilähetin, jonka tuloon (tuloihin) voidaan kytkeä vastus- tai termoelementtianturi tai mA-viesti. Laite toimii siis myös mA-muuntimena väylään päin. Saatavana 1- ja 2-kanavaiset versiot.
- 6350A - vakioversio (turvalliseen tilaan tai Ex-tilaan 2)
- 6350B - ATEX-, FM-, CSA-, FISCO- ja EAC-Ex-hyväksytty Ex-tiloihin 0, 1, 2, 20, 21 tai 22.
Profibus®-väylässä tarvittavat GSD- ja PDM-tiedostot voi käydä hakemassa valmistajan kotisivulta kohdasta:
www.prelectronics.fi > Download > Ohjelmistot > Tiedostot kenttäväylätiedonsiirtoon »
Sama lähetin toimii myös FOUNDATION™ Fieldbus H1 -väylässä. Lähetin tunnistaa patentoidulla AutoSwitch-ominaisuudellaan kumpaan väylään se on liitetty, ja muokkaa ominaisuutensa väylän tarpeiden mukaan.
FOUNDATION™ Fieldbus H1- prosessiväyläliitäntä
PRetrans 6350
on DIN-kiskoon asennettava digitaalilähetin, jonka tuloon (tuloihin) voidaan kytkeä vastus- tai termoelementtianturi tai mA-viesti. Laite toimii siis myös mA-muuntimena väylään päin. Saatavana 1- ja 2-kanavaiset versiot.
- 6350A - vakioversio (turvalliseen tilaan tai Ex-tilaan 2)
- 6350B - ATEX-, FM-, CSA-, FISCO- ja EAC-Ex-hyväksytty Ex-tiloihin 0, 1, 2, 20, 21 tai 22.
LAS-toimilohkon avulla lähetin voidaan määritellä ottamaan väyläsegmentin tiedonsiirron valvontavastuu yhteyden masterille katketessa.
PID-toimilohkon ansiosta säätöä voidaan hajauttaa lähetintasolle saakka.
H1-väylän DD- ja DTM-tiedostot voi käydä hakemassa valmistajan kotisivulta kohdasta:
www.prelectronics.fi > Download > Ohjelmistot > Tiedostot kenttäväylätiedonsiirtoon »
Sama lähetin toimii myös Profibus® PA -väylässä. Lähetin tunnistaa patentoidulla AutoSwitch-ominaisuudellaan kumpaan väylään se on liitetty, ja muokkaa ominaisuutensa väylän tarpeiden mukaan.
Modbus® RTU ja Modbus® TCP/IP
PR9000-sarjan moduulit voidaan Ex-tilassa 2 liittää Modbus RTU -kenttäväylään 4511-Modbus-näyttö/ohjelmointiyksikön avulla. 4511-yksikkö painetaan 9000-sarjan moduulin päälle ja Modbus RTU -väylän RS485-tiedonsiirto liitetään 4511-yksikköön RJ45-liittimellä. RJ45-liittimiä ja RJ45-johdinsarjoja on saatavana tarvikkeina.
Modbus-väylän voi edelleen liittää Modbus TCP/IP -verkkoon tai langattomaan Ethernetiin tai Profinet-verkkoon soveltuvien gateway-laitteiden avulla.
Esimerkkejä 9000-sarjan Modbus-ratkaisuista kaaviossa alla:
4512 Bluetooth® näyttö-/ohjelmointiyksikkö 4000- ja 9000-sarjojen tuotteille
Mahdollista Bluetooth-tiedonsiirto ja tiedonkeruu kaikilta PR4000- ja 9000-sarjojen tuotteiltasi. Asenna PR4512-yksikkö PR-lähettimen/muuntimen etulevyn päälle ja lataa PPS-sovellus mobiililaitteeseesi (iOS tai Android). Pääset valvomaan live-prosessidataa, loggaamaan mittausdataa ja tapahtumia, sekä ohjelmoimaan helposti laitteitasi.HUOM! Ex-sovelluksissa 4512 on asennettava Ex-alueelle 2 / Div. 2.
- ATEX- Ex II 3 G Ex nA IIC T5 G
- IECEx - Ex nA IIC T5 Gc
- FM, US - CL I, Div 2, Gp A, B, C, D T5; CL I, Zn 2, Gp IIC T5
- FM, CA - CL I, Div 2, Gp A, B, C, D T5
4512 käytön edut
- Langaton Bluetooth-tiedonsiirto PR4000- ja 9000-laitteiden sekä iOS/Android-laitteiden välillä
- Prosessiarvojen live-valvonta ja diagnoosi sopivilla mobiililaitteilla tai suoraan PR4512-yksiköllä
- Edistynyt dataloggeritoiminto ja tapahtumien tallennus sisäänrakennetun reaaliaikakellon ansiosta
- Ohjelmoi laitteesi Bluetooth-yhteydellä käyttäen iOS/Android-laitetta ja siinä pyörivää maksutonta PPS-sovellusta (PR Process Supervisor).
- Käytä PPS-dataa ennakoivaan huoltoon.
- Kaikki kerätty data voidaan ladata talteen .csv-muodossa, muualla tehtävää analyysia varten.
- Kohteessa analyysi onnistuu reaaliaikaisesta prosessidatasta iOS/Android-laitteella.
- Prosessidatan historiatietojen analyysin voi tehdä myös siirtämällä tiedot PReset-ohjelmistoon.
