EPIC® SENSORSEx-lähettimet anturin liitäntärasiaan
Ex-lähettimet anturin liitäntärasiaan
Anturin liitäntärasiaan asennettavat 2-johdin-Ex-lähettimet on esitetty alla valintataulukossa. Lähettimien valmistaja on PR electronics. Tarkat tuotetiedot saat tyyppinumeroa klikkaamalla valmistajan suomenkieliseltä tuotesivulta.
| Tyyppi | Ex-tiedot, nimike | Tulo | Lähtö |
|---|---|---|---|
| 5331A | Ex II 3G Ex nA [ic] IIC T4..T6 Gc Ex II 3G Ex ic IIC T4..T6 Gc Ex II 3D Ex ic IIIC Dc ohjelmoitava 2-johdin lämpötilalähetin | RTD, TE, mV, R | 2-johdinlähtö |
| 5331D | Ex II 1G Ex ia IIC T4..T6 Ga Ex II 1D Ex ia IIIC Da Ex I M1 Ex ia I Ma ohjelmoitava 2-johdin lämpötilalähetin | RTD, TE, mV, R | 2-johdinlähtö |
| 5332A | Ex II 3G Ex nA [ic] IIC T4..T6 Gc Ex II 3G Ex ic IIC T4..T6 Gc Ex II 3D Ex ic IIIC Dc ohjelmoitava 2-johdin lämpötilalähetin | RTD, R | 2-johdinlähtö |
| 5332D | Ex II 1G Ex ia IIC T4..T6 Ga Ex II 1D Ex ia IIIC Da Ex I M1 Ex ia I Ma ohjelmoitava 2-johdin lämpötilalähetin | RTD, R | 2-johdinlähtö |
| 5333A | Ex II 3G Ex nA [ic] IIC T4..T6 Gc Ex II 3G Ex ic IIC T4..T6 Gc Ex II 3D Ex ic IIIC Dc ohjelmoitava 2-johdin lämpötilalähetin | Pt100, Ni100, R | 2-johdinlähtö |
| 5333D | Ex II 1G Ex ia IIC T4..T6 Ga Ex II 1D Ex ia IIIC Da Ex II 1M Ex ia I Ma ohjelmoitava 2-johdin lämpötilalähetin | Pt100, Ni100, R | 2-johdinlähtö |
| 5334A | Ex II 3G Ex nA [ic] IIC T4..T6 Gc Ex II 3G Ex ic IIC T4..T6 Gc Ex II 3D Ex ic IIIC Dc ohjelmoitava 2-johdin lämpötilalähetin | TE, mV | 2-johdinlähtö |
| 5334B | Ex II 1G ia IIC T4..T6 Ga Ex II 1D ia IIIC Da Ex I M1 ia I Ma ohjelmoitava 2-johdin lämpötilalähetin | TE, mV | 2-johdinlähtö |
| 5335A | Ex II 3G Ex nA [ic] IIC T6/T4 Gc Ex II 3G Ex ic IIC T6/T4 Gc Ex II 3D Ex ic IIIC Dc ohjelmoitava 2-johdin lämpötilalähetin | RTD, TE, mV, R | HART®5, 2-johdinlähtö tarkemmin alla |
| 5335D | Ex II 1G Ex ia IIC T6/T4 Ga Ex II 1D Ex ia IIIC Da Ex I M1 Ex ia I Ma ohjelmoitava 2-johdin lämpötilalähetin | RTD, TE, mV, R | HART®5, 2-johdinlähtö tarkemmin alla |
| 5337A | Ex II 3G Ex nA [ic] IIC T6/T4 Gc Ex II 3G Ex ic IIC T6/T4 Gc Ex II 3D Ex ic IIIC Dc ohjelmoitava 2-johdin lämpötilalähetin | RTD, TE, mV, R | HART®7 tai HART®5, 2-johdinlähtö tarkemmin alla |
| 5337D | Ex II 1G Ex ia IIC T6/T4 Ga Ex II 1D Ex ia IIIC Da Ex I M1 Ex ia I Ma ohjelmoitava 2-johdin lämpötilalähetin | RTD, TE, mV, R | HART®7 tai HART®5, 2-johdinlähtö tarkemmin alla |
| 5350A | Ex II 3GD Ex nA[nL] IIC T4..T6 tai Ex II 3GD Ex nL IIC T4..T6 tai Ex II 3GD Ex nA[ic] IIC T4..T6 tai Ex II 3GD Ex ic IIC T4..T6 digitaalinen lämpötilalähetin | RTD, TE, mV, R, pot | Profibus® PA, FOUNDATION™Fieldbus H1 tarkemmin alla |
| 5350B | Ex II 1G Ex ia IIC T4..T6 tai Ex II 2(1)G Ex ib [ia] IIC T4..T6 tai Ex II 1D Ex iaD digitaalinen lämpötilalähetin | RTD, TE, mV, R, pot | Profibus® PA, FOUNDATION™Fieldbus H1 tarkemmin alla |
| 5437A | Ex II 3G Ex nA IIC T6..T4 Gc Ex II 3G Ex ec IIC T6..T4 Gc Ex II 3G Ex ic IIC T6..T4 Gc Ex 3D Ex ic IIIC Dc ohjelmoitava 2-johdin lämpötilalähetin | RTD, TE, mV, R, pot | HART®7 tai HART®5, 2-johdinlähtö tarkemmin alla |
| 5437B/D | Ex II 1G Ex ia IIC T6..T4 Ga Ex II 2(1) G Ex ib [ia Ga] IIC T6..T4 Gb Ex II 1 D Ex ia IIIC Da Ex I M1 Ex ia I Ma ohjelmoitava 2-johdin lämpötilalähetin | RTD, TE, mV, R, pot | HART®7 tai HART®5, 2-johdinlähtö tarkemmin alla |
2-johdin Ex-lähettimet HART®-väyläliitännällä
PR 5335
on anturikoppaan asennettava, 1-kanavainen, pienikokoinen "nappilähetin", johon voidaan kytkeä vastusanturi, termoelementtianturi, lineaarinen vastus tai mV-tulo. Käyttää HART®5-protokollaa. Tarkat tuotetiedot tyyppinumeroa klikkamalla- 5335A - vakioversio (turvalliseen tilaan, Ex-tilaan 2 tai 22)
- 5335D - ATEX-, FM- ja IECEx-hyväksytty Ex-tiloihin 0, 1, 2, 20, 21 tai 22.
PR 5337
on anturikoppaan asennettava, 1-kanavainen, pienikokoinen "nappilähetin", johon voidaan kytkeä vastusanturi, termoelementtianturi, lineaarinen vastus tai mV-tulo. Käyttäjä voi valita käyttöönsä HART®5- tai HART®7-protokollan. PReset-ohjelmaa käytettäessä tarvitaan versio 6.04 tai uudempi. Tarkat tuotetiedot tyyppinumeroa klikkaamalla.- 5337A - vakioversio (turvalliseen tilaan, Ex-tilaan 2 tai 22)
- 5337D - ATEX-, FM-, IECEx- ja EAC-Ex-hyväksytty Ex-tiloihin 0, 1, 2, 20, 21 tai 22.
- HART-sertifikaatti: HART® Registered PR 5337 »
PR 5437
on anturikoppaan asennettava pienikokoinen "nappilähetin" yhdellä tai kahdella todellisella sisääntulolla, sisältäen anturien reduntanttisuuden sekä ryömimisen tunnistuksen ja johon voidaan kytkeä RTD, TC, potentiometri, lineaarivastus ja bipolaari mV sisääntulo. Käyttää HART®7-protokollaa. IEC 61508 : 2010 kokonaisarviointi aina SIL 3 saakka, yhdessä edistyneen EMC toiminnallisen turvallisuuden testauksen IEC 61236-3-1 kanssa. PReset-ohjelmaa käytettäessä tarvitaan versio 8.02.1006 tai uudempi.- 5437A - vakioversio (turvalliseen tilaan)
- 5437D - ATEX, FM, IECEx and EAC-Ex hyväksytty Ex-versio
- HART-sertifikaatti: HART® Registered PR 5437 »
HART®-tiedostot:
HART®-väylässä tarvittavat DD & AMS-, EDD- ja DTM-tiedostot voi käydä hakemassa valmistajan verkkosivulta kohdasta:www.prelectronics.fi > Download > Ohjelmistot > tiedostot kenttäväylätiedonsiirtoon »
Profibus® PA -prosessiväyläliitäntä
PRetop 5350
on anturikoppaan asennettava, 1-kanavainen, pienikokoinen digitaalinen "nappilähetin", jonka tuloon voidaan kytkeä vastus- tai termoelementtianturi.
- 5350A - vakioversio (turvalliseen tilaan tai Ex-tilaan 2 tai 22)
- 5350B - ATEX-, FM-, CSA-, IECEx-, EAC-Ex- ja Nepsi-hyväksytty Ex-tiloihin 0, 1, 2, 20, 21 tai 22.
Profibus®-väylässä tarvittavat GSD- ja PDM-tiedostot voi käydä hakemassa valmistajan kotisivulta kohdasta:
www.prelectronics.fi > Download > Ohjelmistot > Tiedostot kenttäväylätiedonsiirtoon »
Sama lähetin toimii myös FOUNDATION™ Fieldbus H1 -väylässä. Lähetin tunnistaa patentoidulla AutoSwitch-ominaisuudellaan kumpaan väylään se on liitetty, ja muokkaa ominaisuutensa väylän tarpeiden mukaan.
FOUNDATION™ Fieldbus H1- prosessiväyläliitäntä

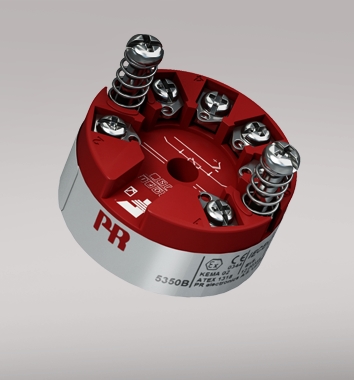

PRetop 5350
on anturikoppaan asennettava, 1-kanavainen, pienikokoinen digitaalinen "nappilähetin", jonka tuloon voidaan kytkeä vastus- tai termoelementtianturi.
- 5350A - vakioversio (turvalliseen tilaan tai Ex-tilaan 2 tai 22)
- 5350B - ATEX-, FM-, CSA-, IECEx-, EAC-Ex- ja Nepsi-hyväksytty Ex-tiloihin 0, 1, 2, 20, 21 tai 22.
LAS-toimilohkon avulla lähetin voidaan määritellä ottamaan väyläsegmentin tiedonsiirron valvontavastuu yhteyden masterille katketessa.
PID-toimilohkon ansiosta säätöä voidaan hajauttaa lähetintasolle saakka.
H1-väylän DD- ja DTM-tiedostot voi käydä hakemassa valmistajan kotisivulta kohdasta:
www.prelectronics.fi > Download > Ohjelmistot > Tiedostot kenttäväylätiedonsiirtoon »
Sama lähetin toimii myös Profibus® PA -väylässä. Lähetin tunnistaa patentoidulla AutoSwitch-ominaisuudellaan kumpaan väylään se on liitetty, ja muokkaa ominaisuutensa väylän tarpeiden mukaan.
